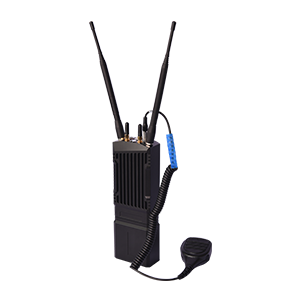

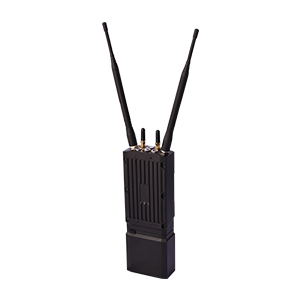

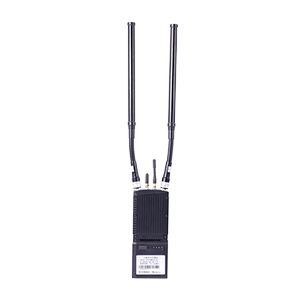

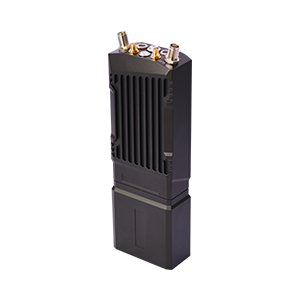

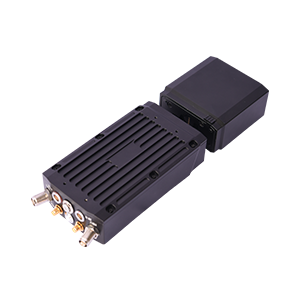

TZ1400M-H2

智能无线宽带自组网系统-手持型节点基站

        TZ1400M系列是基于智能无线宽带自组网技术的专网通信设备。系列产品分为手持型、背负型、车载型、机载型、室外型节点基站,若干个节点可组成一个多跳传输、低频穿墙、远距离、高带宽的智能无中心自组网通信系统,可同时传输基于IP的语音、视频、数据等宽带多媒体业务。

        TZ1400M系列具有快速部署、多跳组网、安全稳定等技术特点,节点之间通过链路层自动协商路由,无需人工配置,即开即用,有效解决高层、地下、隧道的通信难题,可广泛应用于应急通信、快速布防、重大活动安保、抢险救灾、野外考察、地下作业等行业领域。

系统组成

● 手持型、背负型、车载型、机载型、室外型、便携布控箱节点基站;

● 可以根据需要定制模块主板、频段(300MHz2.5GHz可定制)、外壳、锂电池容量、防水配件。

系统特点

传输速率高:最高传输速率可达80Mbps

● 支持智能无中心自组网,快速部署、简单易用;

支持32节点自组网,自动多跳传输,实现区域无缝覆盖;

● 支持10跳数据报文、5跳话音、3跳视频的路由转发;

● 移动性能高:远端节点最大移动速度不小于 120Km/h

● 接收灵敏度高:最高可达-98dBm

● 支持5M/10M/20M频宽可调,35个信道可调;

覆盖范围广在典型城市环境下,快速部署节点传输距离1Km,无障碍传输距离2Km,四周无窗情况下楼板穿透能力3层以上,有窗情况下可达8层以上,架高无障碍传输距离可达10Km以上;

绕射能力强:频段低、功率大,适合城市建筑、丛林、地面、水上、空中高速移动条件下的传输环境;

● 多媒体能力:视频、音频、数据等多媒体信息可以实时、同步传输

● 加密能力:AES128AES256通信加密功能,满足对网络安全性要求高的各种应用场合;

● 内置Wi-Fi模块,便于无线外设(Wi-Fi摄像头、手机、PDA、传感器、耳麦等)的接入;

*可选内置4G模块,接入运营商公网或者专网。

*定制开发:支持客户可用工作频段定制化开发,可定制内置音视频编码器,可自适应图像传输,可定制各种音视频输入输出接口,如HDMIAV等。


适用行业

TZ1400M系列产品,可广泛应用于公安/消防/交警/人防应急系统、海事/海监海关边防执法巡查等各种固定点和移动点的监控等;适合城区、隧道、矿井、地下、海上等多种复杂环境中高质量图像的实时移动无线传输情况使用。








硬件规格

型    号

TZ1400M

型 号

型号

TZ1400M-H2

名称

手持

射 频

MESH模块

570-590MHz或者1.4GHz可选

300MHz2.5GHz可定制)

功率输出

2W

信道频宽

5/10/20MHz可调

接收灵敏度

-98dBm@10MHz

调制方式

BPSK/QPSK/16QAM/64QAM

WiFi模块

2.4GHz

功率输出

20dBm

灵敏度

-98dBm

GPS模块

GPS/北斗模块

4G模块

可选

MESH组网功能

组网方式

自组网

跳数

>10

节点数

>32

启动时间

<1分钟

连接时间

<500ms

切换时间

<100ms

传输加密

AES 256

硬 件

指示灯说明

1个双色信号指示灯,通信链路顺畅显示常绿色,通信即将进入链路中断状态间断红绿色闪烁,通信链路不通畅显示红色。

自组网接口

TNC*2

Wi-Fi接口

SMA母头

4G射频接口

SMA母头(可拆卸)(可选)

LAN/WAN

110/100 BaseT RJ45

视频接口

9芯雷默头

对讲接口

7芯雷默头

环境和物理性能

工作温度(℃)

-3570

储存温度(℃)

-5080

湿度(非浓缩)

10% 90%RH 不凝结

电池

脱卸式16.8V、≤1.32A3400mAh(持续工作34小时)

功耗

5~20W

重量

1.1KG(含电池)

尺寸

246*82*42mm(含电池)

安裝固定

便携


TZ1400M-H2
