TZ1400M
智能无线宽带自组网系统
TZ1400M系列是基于智能无线宽带自组网技术的专网通信设备。系列产品分为手持型、背负型、车载型、机载型、室外型节点基站，若干个节点可组成一个多跳传输、低频穿墙、远距离、高带宽的智能无中心自组网通信系统，可同时传输基于IP的语音、视频、数据等宽带多媒体业务。
TZ1400M系列具有快速部署、多跳组网、安全稳定等技术特点，节点之间通过链路层自动协商路由，无需人工配置，即开即用，有效解决高层、地下、隧道的通信难题，可广泛应用于应急通信、快速布防、重大活动安保、抢险救灾、野外考察、地下作业等行业领域。
系统组成
● 手持型、背负型、车载型、机载型、室外型、便携布控箱节点基站；
● 可以根据需要定制模块主板、频段（300MHz～2.5GHz可定制）、外壳、锂电池容量、防水配件。

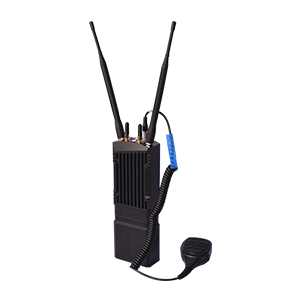

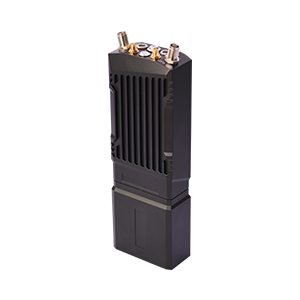

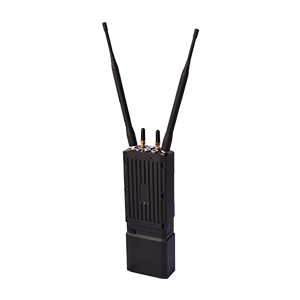

手持型

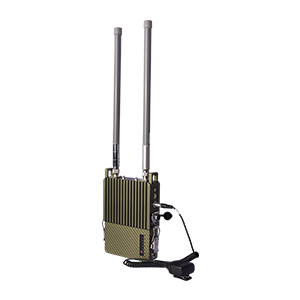

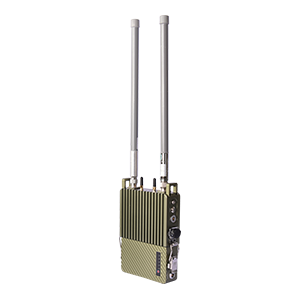

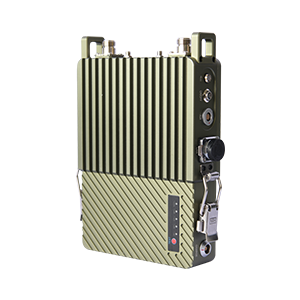

中继型（背负）

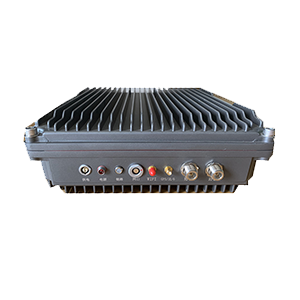

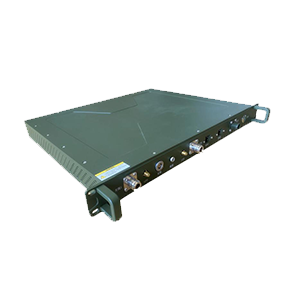

车载机箱型 室外型

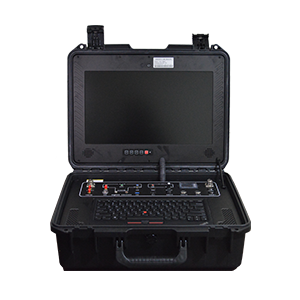

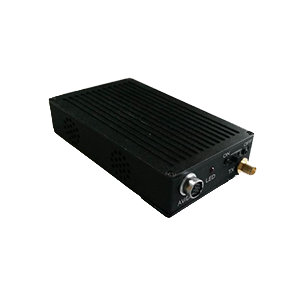

机载型 便携布控箱节点基站
系统特点
● 传输速率高：最高传输速率可达80Mbps；
● 支持智能无中心自组网，快速部署、简单易用；
● 支持32节点自组网，自动多跳传输，实现区域无缝覆盖；
● 支持10跳数据报文、5跳话音、3跳视频的路由转发；
● 移动性能高：远端节点最大移动速度不小于 120Km/h；
● 接收灵敏度高：最高可达-98dBm；
● 支持5M/10M/20M频宽可调，3～5个信道可调；
● 覆盖范围广：在典型城市环境下，快速部署节点的传输距离1Km，无障碍传输距离2Km，四周无窗情况下楼板穿透能力3层以上，有窗情况下可达8层以上，架高无障碍传输距离可达10Km以上；
● 绕射能力强：频段低、功率大，适合城市建筑、丛林、地面、水上、空中高速移动条件下的传输环境；
● 多媒体能力：视频、音频、数据等多媒体信息可以实时、同步传输；
● 加密能力：AES128、AES256通信加密功能，满足对网络安全性要求高的各种应用场合；
● 内置Wi-Fi模块，便于无线外设（Wi-Fi摄像头、手机、PDA、传感器、耳麦等）的接入；
● *可选内置4G模块，接入运营商公网或者专网。
● *定制开发：支持客户可用工作频段定制化开发，可定制内置音视频编码器，可自适应图像传输，可定制各种音视频输入输出接口，如HDMI，AV等。
适用行业
TZ1400M系列产品，可广泛应用于公安/消防/交警/人防应急系统、海事/海监海关边防执法巡查等各种固定点和移动点的监控等；适合城区、隧道、矿井、地下、海上等多种复杂环境中高质量图像的实时移动无线传输情况使用。
硬件规格
型 号 | TZ1400M | ||||||||
型 号 | |||||||||
型号 | TZ1400M-H2 | TZ1400M-B2 | TZ1400M-C2 | TZ1400M-P2 | TZ1400M-E2 | ||||
名称 | 手持 | 背负 | 车载 | 机载 | 室外 | ||||
射 频 | |||||||||
MESH模块 | 570-590MHz或者1.4GHz可选 （300MHz～2.5GHz可定制） | ||||||||
功率输出 | 2W | 2W | 10W | 2W | 10W | ||||
信道频宽 | 5/10/20MHz可调 | ||||||||
接收灵敏度 | -98dBm@10MHz | ||||||||
调制方式 | BPSK/QPSK/16QAM/64QAM | ||||||||
WiFi模块 | 2.4GHz | ||||||||
功率输出 | 20dBm | ||||||||
灵敏度 | -98dBm | ||||||||
GPS模块 | GPS/北斗模块 | ||||||||
4G模块 | 可选 | ||||||||
MESH组网功能 | |||||||||
组网方式 | 自组网 | ||||||||
跳数 | >10跳 | ||||||||
节点数 | >32台 | ||||||||
启动时间 | <1分钟 | ||||||||
连接时间 | <500ms | ||||||||
切换时间 | <100ms | ||||||||
传输加密 | AES 256 | ||||||||
硬 件 | |||||||||
指示灯说明 | 1个双色信号指示灯，通信链路顺畅显示常绿色，通信即将进入链路中断状态间断红绿色闪烁，通信链路不通畅显示红色。 | ||||||||
自组网接口 | TNC*2 | TNC*2 | TNC*2 | TNC*2 | TNC*2 | ||||
Wi-Fi接口 | SMA母头 | SMA母头 | SMA母头 | SMA母头 | SMA母头 | ||||
4G射频接口 | SMA母头（可拆卸）（可选） | 定制 | 定制 | 定制 | 定制 | ||||
LAN/WAN | 1个10/100 BaseT RJ45 | 1个10/100 BaseT RJ45 | 1个10/100 BaseT RJ45 | 1个10/100 BaseT RJ45 | 1个10/100 BaseT RJ45 | ||||
视频接口 | 9芯雷默头 | RJ45 | 9芯雷默头 | 9芯雷默头 | 9芯雷默头 | ||||
对讲接口 | 7芯雷默头 | 7芯雷默头 | 7芯雷默头 | 7芯雷默头 | 7芯雷默头 | ||||
环境和物理性能 | |||||||||
工作温度 | -35～70℃ | ||||||||
储存温度 | -50～80℃ | ||||||||
湿度（非浓缩） | 10% 到 90%RH 不凝结 | ||||||||
电池 | 脱卸式16.8V、≤1.32A 3400mAh （持续工作3～4小时） | 脱卸式16V ≤2A | AC 220V DC24V ≤7A | AC 220V DC16V ≤2A | AC 220V DC24V ≤7A | ||||
功耗 | 5~20W | 5~20W | 170W | 5~20W | 170W | ||||
重量 | 1.1KG（含电池） | 4.2KG（含电池） | 4.2KG | 0.9KG | 4.8KG | ||||
尺寸 | 246*82*42mm （含电池） | 240*165*50mm （含电池） | 482*387*45mm | 160*122*35mm | 320*210*120mm | ||||
安裝固定 | 便携 | 背负/中继 | 标准机架 | 机载式 | 室外型 | ||||
