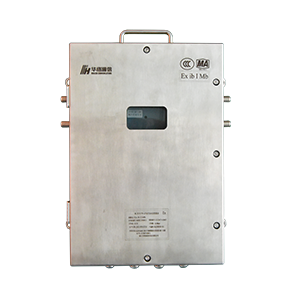

TZ5G-RRU
矿用本安型5G无线基站
5G RRU(5G)按照3.5GHz频段100MHz带宽,5G分布式基站相比4G分布式皮基站20MHz带宽有5倍的增益,频谱效率提升1.1~1.2倍左右,因此5G分布式基站相比4G分布式基站速率提升约有5倍以上的增益。
TZ5G-RRU(5G)矿用本安型无线基站,满足井下无线信号覆盖;支持不小于128用户容量;10G光电复合缆接口(1个);最大带宽:160MHz带宽;传输模式:MIMO 2T2R,支持上行2天线的分集接收,每小区最大2流;最大输出功率:250mW。
硬件规格
型 号 | TZ5G-RRU(5G) |
安 标 | |
安全型号 | MAxxxxxxxx |
防爆证号 | CCCMTxxxxxxx |
防爆标志 | Ex ib I Mb |
防爆类型 | 矿用本安型 |
射频规格 | |
支持频段 | 3400MHz-3600MHz |
信号带宽 | NR:100MHz |
射频带宽 | 200MHz |
通道数 | 4T4R |
ACS | ≤-88dBm |
调制方式(上行) | π/2-BPSK、QPSK、16QAM、64QAM |
射频功率配置 | 支持每个通道独立配置 |
EVM | 64QAM ≤5%;256QAM ≤3.5% |
异系统阻塞 | 2400MHz-2483.5MHz < -88dBm 5150MHz-5350MHz < -88dBm 5725MHz-5850MHz < -88dBm |
发射功率 | 4×250mW(NR,100MHz) |
发射功率精度 | ±2dB |
多模要求 | 不涉及 |
ACLR | ≤ 45dBc |
ICS | ≤-88dBm |
调制方式(下行) | QPSK、16QAM、64QAM、256QAM |
发射功率回退 | 发射功率降低>10dB |
接收灵敏度 | ≤ -94dBm/通道 |
杂散发射 | 2320MHz-2370MHz <-78dBm/MHz 2400MHz-2483.5MHz <-78dBm/MHz 5150MHz-5350MHz <-70dBm/MHz 5725MHz-5850MHz <-70dBm/MHz |
设备接口 | |
天线接口 | 外置4个 SMA接口;支持内置天线 |
光纤接口 | 1个 10G SFP光口,支持CPRI或eCPRI通信 |
供电接口 | 2个DC –18V(光电复合供电,距离>200m) |
OMT接口 | 1个 RJ-45接口 |
DEBUG接口 | 1个 |
PoE接口 | 1个(PoE供电,距离>100m) |
可靠性及环境适应性规格 | |
防护等级 | IP68 |
温湿度要求 | 工作温度:-5℃-55℃,湿度:5%-95% |
存放温度 | -40~85℃ |
大气压力要求 | 正常工作:70Kpa-106Kpa |
在位检测 | 支持 |
掉电告警 | 支持 |
操作维护 | 支持远程维护和升级 |
重量kg | 6.5 |
尺寸mm | 410×280×100 |
安装方式 | 壁挂安装 |
