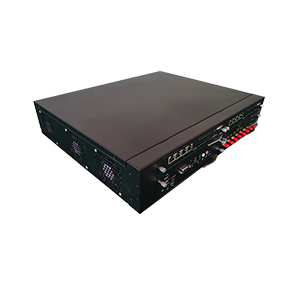

KTJ102DSS

融合通信服务器

系统概述

        KTJ102DSS融合通信服务器是应急调度指挥管理的核心设备,KTJ102DSS融合通信服务器是打造现代化企业、矿山单位的应急指挥系统,目的是强化企业安全高效生产并提升企业、矿山等部门突发事件的快速处置能力,提高突发事件应急处置效率和应急状态下的应急资源的调配效率,及时协调生产与救灾等部门协同抗灾任务。

        KTJ102DSS融合通信服务器是当前业界最前沿的调度解决方案,本系统基于NGN网络,主承载网为IP宽带网络,把现有各种专业通信系统(如视频监控系统、无线系统、GPS/GIS业务平台、语音通信系统、应急预案系统等)融入到平台中,使调度工作的应急性、统一管理性、有效性和监察性,以及资料的保留性都得到显著地加强,实现新老系统的无缝对接,真正实现通信无死角,满足客户的多种使用环境。

        KTJ102DSS融合通信服务器采用一体式架构,为客户提供实用的可视化指挥调度功能,为生产调度和应急处置提供语音呼叫、会议呼叫、广播呼叫、对讲呼叫、视频监控、视频通话、图片上传、音视频联动、短信群发、人员定位等多媒体调度功能。

系统特点

1、提高现代化的管理及防范手段:

      KTJ102DSS融合通信服务器使厂区、矿区的管理人员及保卫人员能够方便、及时地了解,掌握厂区、矿区内各处的生产动态,使各部门各岗位紧密协调的开展工作,同时保障各部门各岗位向调度中心及时汇报、快速了解信息达到促进安全生产的最终目标;调度中心可传达领导决策,继而监督工作的落实效果;调度设备可以达到快速、方便及时了解第一手信息,在一些紧急事务处理和抢险应急处理中可以有效的提高安全系数。

2、安全管理和突发事件的处理:

      通过调度设备对整个厂矿区内各重点部位的调度,能迅速有效地传达和控制以及预防违规操作、事故等问题的发生,同时利用汇报传达的通话录音提供准确的资料给有关部门备案。

3、提高企业的综合形象:

      实现高科技的调度通信管理设施,既能符合现代化工矿企业的安全生产硬件设施的要求,亦成为设计企业的综合形象及规划长远蓝图的一项有力举措。


系统功能

  交换功能

互拨

手机与手机、座机与座机之间可通过内部小号互拨,实现内部通信

座机与手机互拨

座机与手机可以等位互拨,也可以二次拨号互拨

通话保持

两方通话时,一方可执行通话保持操作,此时对方会听到保留音,当需要继续通话时,可以执行解保持操作

三方通话

两方通话中,任何一方第三方号码,可以将第三方加入通话中形成三方通话

语音信箱

可为某个电话设置一个语音信箱号码。当电话无人接听时,可通过语音信箱为这部电话留言。每个电话 用户可通过输入语音信箱号码及相应密码进入自己的语音信箱,收听别人给自己的留言。

语音信箱可进行查看、收听、保存、发送到电子信箱、删除等多种操作

公共会议室

每个会议室分配一个号码。用户用电话拨打会议室号码即可加入会议。第一个与会者(主席)与其他参会人员使用不同的密码保护

呼叫限制

可设置拨号规则,限制某些话机的呼叫权限,例如哪些话机可以拨打长途电话等

自动话务员

当有外线打入时,人工总机会先振铃,振铃声若人工总机未接听,则自动总机会接听。此时用户可听到预先录制的欢迎语,并可输入相关号码进入语音菜单或分机等

振铃组(轮询组)

可以为一组用户设定一个组号码,当有用户呼叫组号码时,组内所有用户同时响铃,任一用户应答后, 组内其他用户振铃停止;振铃方式可以设置为同时振铃或循环振铃.



  调度功能

实现有线/无线调度一体化,支持对无线手机的强插、强拆、组呼、群呼、监听、录音等功能。

强插

具有强插权限的终端A在呼叫某分机B,而该分机在与C通话时(或调度台直接选择某一通话线路), 执行强插,可直接插入该通话话路进行三方通话。

强拆

具有强拆权限的终端A在呼叫某分机B,而该分机在与C通话时(或调度台直接选择某一个正在通话的用户), 执行强拆,可以挂断C后建立与B的通话。

代接

当终端的同组成员中某分机正在振铃,但该分机无人接听,终端可通过代答操作直接接起该分机的来电。

通话转移

用户AB在通话中,A选择转接目标C后执行通话转移功能,将通话转接给目标C,然后A挂机; B被保留听保留音,C振铃响应,C应答后BC建立通话。

通话桥接

用户AB在通话中,A先执行保留,B听保留音,然后A选择桥接目标C并呼叫CC振铃并应 答后AC建立通话,A执行通话桥接则BC建立通话,A则可以退出。

监听

具有监听权限的终端,可直接进入到选中成员的通话中,在不影响双方通话的情况下进行监听。

通话队列

当同时有多个用户呼入时,自动进行来电排队,调度员可以根据来电自行决定接听顺序。

紧急报警

手机有SOS报警键,紧急事件按下SOS键紧急报警,呼叫调度台,进行优先接听。

热线

可将某一分机(或某一个线路)设置为热线方式,该分机(线路)摘机即呼叫调度台用户(或其他系统指定号码)。

无人值守

调度台功能,启用该功能后,所有对本调度台的呼入电话直接转移到指定的调度台或 其他通信设备上,保障来电有人接听。调度台设置无人值守后,调度台右上角的“无人值守”指示灯亮红色。

禁话

具有禁话权限的用户,可将暂时无人使用或需被禁止使用的分机号码设置为禁话。被禁话的分机无法接听也无法拨打电话。

通话记录

显示已拨、已接、未接通话的记录。

联动话机

调度台用户可将多部IP电话(放置在自己方便拿取话柄的地方),设置为自己的调度台分机帐户的联动话机。当调度台帐户本身未配置耳机或麦克风等语音设备时,可利用已配置的联动话机响应来电或进行对外呼叫。

紧急呼叫

系统可以配置一个号码为紧急呼叫号码,当有用户呼叫紧急呼叫号码时,调度系统会自动将该呼叫转发到指定的调度台,此时,调度台右上角的紧急呼叫灯呈红色闪烁状态,调度台播放提前录制的紧急呼叫提示音,调度台右下角弹屏提示当前第几个线路为紧急呼叫。

调度会议

调度员可以在调度台上选择一个组,然后执行“会议”操作,组内所有成员会收到会议呼叫,应答后加入会议。该操作只能由调度台发起。会议是全双工语音通话,会议组内成员均可以发言。

触发会议

调度员建立一个临时组,为该组设置会议触发号码。组内所有成员都可以拨打该触发号码发起会议呼叫。

会议追呼

会议进行中,会议的成员可以拨“*2*号码*”将该号码追呼到会议中。

会议管理

追呼、踢出、禁言等会议功能,会议成员列表及状态显示。

本地会议

调度台可以通过“本地会议”操作将调度台上正在进行的多路通话线路转化为本地会议模式,所以通话对端和调度台都加入会议中。还可以通过设置实现来电和呼出线路自动加入本地会议。

公共会议室

可分配多个虚拟会议室,每个会议分配会议室号码、主持人密码、参会人员密码;主持人拨打会议室号码,输入密码发起会议;参会人员拨打会议室号码,输入参会密码加入到会议中来。



  广播调度

调度广播

调度员可以在调度台上选择一个组,然后执行“广播”操作,组内所有成员会收到广播呼叫,收到广播呼叫的终端自动应答该呼叫,接听广播内容。该操作只能由调度台发起。可以语音广播,也可以播放事先录制好的语音文件。广播是单工通话。

触发广播

调度员建立一个临时组,为该组设置广播触发号码。组内所有成员都可以拨打该触发号码发起广播呼叫。

广播扩音

调度员呼叫广播话站用户、广播用户呼叫广播用户,广播话站可选择1声至3声响铃无人接听自动扩音说话,扩音响度达110分贝。

广播互拨

广播话站有拨号键盘和紧急拨号键,广播话站用户可以拨号呼叫调度也可相互拨号呼叫,紧急情况可以急呼调度。



  视频调度

视频通话

手机与调度台点对点视频语音通话。

视频回传

实时视频回传给调度台。

巡检取证

巡检人员在巡检过程中发布动态照片,实现全程动态管理。

视频监控

调度台可以实时监控具备视频属性的终端(编码器、PDA等)的视频,支持的视频编码格式是H.264MPEG4等格式。

视频上墙

调度台可以把监控图像推送到解码器上,在大屏幕上显示。

视频联动

可以将某个语音终端和某个监控摄像头进行绑定,调度台监控视频终端的时候,在监控界面上显示呼叫按钮,可以呼叫与之绑定的语音终端。

视频转码

支持不同编码格式、不同分辨率、不同码率视频包之间的转换。

窗口切换

调度界面支持1/4/9/16窗口显示。

轮循播放

支持多路视频图像轮循播放。

显示方式

任一路视频窗口可选择保留原始格式/铺满窗口/拉伸等多种显示模式。



  录音功能

录音

(录音服务器)

调度台执行录音后,录音服务器进行录音操作,录音文件保存到录音服务器上。可选择对所有成员录音,或者对部分成员录音。

录音

(调度台)

调度台执行录音后,录音文件保存在调度台本地。并可在调度台上进行录音文件的查询和播放。

录音权限管理

用户级别可以是调度台上定义,也可以在录音服务器上定义。所有录音服务器上的录音文件不能修改,普通用户不能删除。

录音接口

录音服务器可提供WEBSERVICE接口,供第三方业务系统调用。



  短信调度

短消息

终端之间可以发送的文字短消息,例如调度台可以发短消息给手机和IP话机、PDA等。调度台支持短消息群发,调度台支持短信的接收。

短消息(外线)

调度台支持向外线发送短消息(需要GS8网关或者第三方短信平台配合),支持群发短消息


  其他功能

临时组保存

调度员建立的临时组,下次登录时还可保留

权限管理

调度用户可以分为6级权限,每级调度用户拥有的调度功能可以定义。

成员列表显示

可以以列表方式显示系统中所有成员,该显示方式适合大容量用户的显示

调度台硬盘预警

调度台录音文件所在的硬盘分区空间不足500M时,在调度台界面弹出提示预警信息。

呼叫记录(CDR

调度台可以记录已接、未接、已拨电话的详细信息

双屏功能

可把GIS界面或视频监控界面扩展到大屏幕上显示,只显示视频或GIS显示区域,不显示功能区域。


  融合对接

VOIP接口

可提供SIP协议接口。

1E1接口

可提供NO.1/NO.7/PRI接口。

FXO接口

可通供二线中继接口。



  GIS调度(适合地面使用)

成员定位

可在GIS界面实时查看各个移动终端的实时位置。

成员状态监控

可根据GIS界面上成员图标的颜色识别在线/离线/忙线状态。

成员信息显示

GIS界面单击图标,可显示成员的名称、号码等个人信息。

圈选

可通过鼠标圈选某一个区域内的所有终端,自动建立临时组。

地图缩放

可通过鼠标滚轮或者鼠标上下拖动进行地图的缩放。

成员检索

可在GIS的检索栏输入分机号码或名称即可快速在地图上定位成员的位置。

轨迹回放

可在GIS界面对任一分机在任何时间段的运行轨迹进行回放。

单呼

可在GIS界面选中成员图标发起予以呼叫或视频呼叫。

会议

可在GIS界面对某个区域内的所有成员(圈选)发起会议呼叫。

广播

可在GIS界面对某个区域内的所有成员(圈选)发起广播呼叫。



  增值功能

通过安装APP实现移动办公、远程诊断、视频会议、安全巡检、辅组决策。

对终端类型进行识别与准入,对终端类型进行识别与准入,可以防止非工作人员的终端接入,保证传输带宽。


系统技术参数:

1、技术参数主要遵循以下标准要求

信令

信令名称

信令描述

遵循标准

No.7信令

TUP协议:电话用户部分,用于支持与PSTN交换机的对接。

信息产业部,GF 001-9001,中国国内电话网No.7信号方式技术规范(暂行规定)

ITU-T Q.721Q.725

ISUP协议:ISDN用户部分,用于支持与PSTN交换机的对接。

信息产业部,YDN-038-1997,国内No.7信令方式技术规范-综合业务数字网用户部分(ISUP

ITU-T Q.761~Q.764, Q.730

NO.1信令

中国随路信令

信息产业部,YDN 065-1997,邮电部电话交换设备总技术规范书

Q.931信令

ISDN用户网络信令

信息产业部,YDN 034-1997ISDN用户-网络接口规范

ITU-T I.430, I.431, Q.921, Q.931

Qsig信令

ISDN用户网络信令

信息产业部,YDN 034-1997ISDN用户-网络接口规范

协议

协议名称

协议用途描述

协议版本及规范

MGCP协议

媒体网关控制协议。作为IP-PBX应用。

mgcp1.0 IETF, RFC2705, Media Gateway Control Protocol (MGCP) Version 1.0

SIP协议

会话初始协议,用于实现与其他IP-PBX的对接。可以作为IP-PBX应用,也可作为网关,与IP-PBX系统互连。

sip2.0 IETF, RFC3261, Session Initiation Protocol (SIP)

H.323协议

用于实现与H.323IP-PBX的互连,作为GW应用。

ITU-T H313V4

2、系统技术参数

产品型号

KTJ102DSS

硬件规格



融合调度系统

矿用融合调度系统

产品端口

由百兆 RJ电接口、千兆光接口、FXS用户接口、FXO中继接口、30B+D 接口:支持PIRNO7NO1、信令

关键网元

主控制主机双机热备;调度服务器双机热备;会议、IVR资源双机热备

交换端口

电口10/100/1000M 自动侦测,全/半双工 MDI/MDI-X 自适应;光口1000BaseFX 端口;标配8电、2

FXS用户接口

16端口/32端口/48端口/台;自组合

FXO中继接口

16端口/32端口/台;自组合

30B+D 接口

4端口/8端口/16/端口/台;自组合

系统参数

授权容量

用户接入能力:50000线;调度台接入能力:100

局向路由

一共可以设一百个局向,每个局向最多支持3条路由备份

交换能力

无阻塞

视频编解码

H.261H.263H.264PAL每秒25帧,每秒50场;QCIFCIF4CIFVGASVGAXGA

PSTN 访问

E1 ISDN PRI30 B+D)适应标准:中国

T1 ISDN PRI23 B+D)适应标准:ANSI NI-2(北美)

属性

应用层级:背板总带宽:128Gbps 优先级队列:8 VLAN ID 范围:1 ~ 4094

组播主数:512 MAC 地址表大小:16 K

包缓冲区大小:8Mbits 交换延迟<5us

支持 IGMP Snooping  GMRP 过滤多播封包

支持 Port-based VLAN 口,IEEE 802.1Q VLAN  GVRP 协议,简易网络规划

支持 QoS (IEEE 802.1p/1Q) TOS/DiffServ 来增加网络稳定性

支持 stp/RstpSNMPv1/v2/v3,确保网络安全

采用 RMON 提升网络监控机预测能力

支持环网

支持端口镜像功能,便于在线调试

支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制

支持电源,端口异常状态继电器输出告警功能

网络安全

支持 IEEE 802.1x 支持 HTTP

支持 RADIUS 支持用户分级

支持 MAC 地址绑定

支持 ConsoleWEB 管理方式 支持 SNMP v1/v2/v3

8Mbits 交换延迟<5us 电源:

支持用户的注册和认证

密码修改提醒,防密码暴力破解

 Ping /白名单,系统日志备份

冗余

支持 ERPS 环网技术,自愈时间<20ms 支持 STP/RSTP/MSTP

组播

支持 IGMP v1/v2/v3IGMP snooping 支持 GMRP、支持静态组播

信令

NO.7PRIQ.sigNO.1SIPMGCPH.323

DTMF

DTMF 检测、DTMF 转发:RFC2833INFO (SIP),透传

语音处理

G.711G.729AG.723.1GSMiLBC、回音消除:G.168、动态抖动缓冲,静音检测(VAD),舒适噪声生成(CNG)

路由

号码转换,呼叫路由(500 条)

传真

G.711 透传,T.38 中继

计费

RADIUS 接口

接入终端

IP话机、模拟话机、会议终端机、软电话、麦克/耳麦、移动话机、固定电话、集群电话、Wi-Fi话机、可视话机、视频终端等

本安侧输出参数

直流开路电压

下井用户线最高直流开路电压49V


直流短路电流

下井用户线最大直流短路电流31mA


开路电压

下井用户线最高铃流开路电压49V


短路电流

下井用户线最大铃流短路电流24mA


环境

工作温度()

-4085 °C-40185 °F

储存温度()

-4085 °C-40185 °F

湿相对湿度 :

5%95%(无凝露)

平均无故障时间

MTBF(平均故障间隔时间):20年;MTTR(平均故障处理时间):15分钟

供电电源

交流AC110V-220V宽幅电压、直流DC36-72V,支持双电源冗余

产品规格

外壳

金属外壳

尺寸

440×285×100mm

重量

10KG

安装方式

机架式安装

系统授权

数量


融合调度系统

矿用融合调度系统

64线


128线


256线


512线


1024线


2048线


5000线


设备的运行经验

室外气温范围

-29.244.50C

海拔高度(黄海高程)

1349.3 m (主厂房零米标高)

最大风速

23m/s

环境温度

-29.2℃~44.5

相对湿度

5%─90

地震条件

7

动力电源

48DC/220VAC

仪表电源

190/250VAC

防雷响应

15纳秒,优于K21防雷国标
