KTJ102

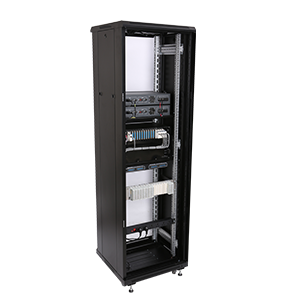

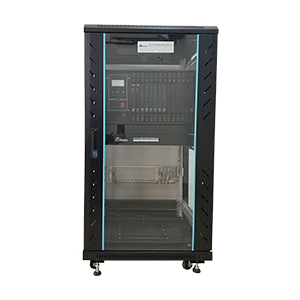

KTJ102 VS一般兼矿用本安型程控调度机
1.一般兼矿用本安型程控调度机是应急调度指挥管理的核心设备，一般兼矿用本安型程控调度机是打造现代化矿山的应急指挥系统，目的是强化矿山安全高效生产并提升企业突发事件的快速处置能力，提高突发事件应急处置效率和应急状态下的应急资源的调配效率，及时协调生产与救灾等部门协同抗灾任务。 该机采用低功耗高速ARM处理器，提高系统性能,增大系统容量进。该机型通过国家工业和信息化部进网认证和国家安全生产矿用通讯监控设备检测检验中心定型检验(2011)国安监检甲04007，符合GB 3836.1-2010<<爆炸性环境 第1部分:设备 通用要求>>和GB 3836.4-2010<<爆炸性环境 第1部分:由本质安全型“i”保护的设备>>检验，有国家矿用产品安全认证的<<防爆合格证>>证号:CCCMT11.0066，《安全标志证》证号:MFC120025,是一款专为矿山定制的调度通信设备。
2.KTJ102一般兼矿用本安型程控调度机公共部分（如主控板、电源）全部热机双备份，各类用户端口（如模拟用户、环路中继、数字中继等）都可以根据用户的需要灵活配置。当系统检测到某块端口发生故障时，自动倒换到备份端口，同时主机发出告警指示。
3.KTJ102一般兼矿用本安型程控调度机采用了高速时分复用PCM总线与高速串行控制总线相结合的方案。其中PCM总线速度为8.192M（常见的是2.048M），因此，在系统容量提高的同时极大地降低了备板的走线。进一步提高了系统的可靠性。
4.KTJ102一般兼矿用本安型程控调度机为时分复用高容量可编程器件实现，具有业界最高的集成度与可靠性，系统带交换网络、会议桥、时钟发生器及分板/分框的通讯控制器等。采用一块FPGA芯片集成，因此具有极高可靠性。不但使整个系统高度集成化、提高了可靠性、还克服了专用芯片性能上的不足。
产品可靠性
1.主控板、一次电源等公共部分全部双热备份，故障自动检测，具有故障时自动切换功能，保证系统不间断运行。
2.主板双热备份，自动故障检测与倒换，在倒换过程中，不中断、不影响已有的通话。
3.硬件优化设计，采用超大规模集成电路和大规模可编程器件如CPLD、FPGA等，交换网络、会议桥、时钟发生器、锁相环电路等统一由一片大容量FPGA实现，极大地提高的系统的集成度与可靠性。收发号器、语音、信号发生器采用DSP处理技术实现，降低了功耗，提高了可靠性与可维护性。
4.主控采用“闪烁”存贮器技术，掉电数据不会破坏，重新加载速度快，其性能大大优于采用电池、E2PROM和硬磁盘的掉电数据保护技术。
5.号码来电显示，环路中继DTMF与FSK两种音频收号制式兼容。同时来电显示安全可靠，分机用户多次转接，永不丢失。
6.中继、用户电路有完善的过压、过流保护措施，符合K20关于模拟雷电冲击、电力线感应试验和电力线接触试验的要求。电路受冲击释放后自动恢复，无需人工干预。
7.中英文双语言语音服务报时间、日期、分机号码；各种提示语音，呼入中继提示、错号提示、遇忙提示等。
8.话单管理：系统采用超大容量 Flash话单储存系统，有海量话单存储的能力，在脱离电脑话务台的条件下仍可储存多达 200万条独立话单；若与电脑话务台联机通信时，则调度交换机会自动向其传送所保存的话单，使话单存储更安全，同时话费管理也更方便。
9.计费系统管理：计费类型、计费方式、计费参数均可灵活设置，话费查询统计方便（可根据通话类型、主被叫号码、时间段等进行查询、统计，并制表打印）。采用反极计费，不区分中继A、B线，安装方便。
10.防止盗打长途系统：防止他人盗打长途而开发的。当设置长途密码后，其他用户不能直接在该分机上拨打长途，但不会影响拨打内线、市话以及外线呼入。
11.远程维护：可以通过Internet连网，或通过E1实现半永久连接，实现为用户远端编程，话务实时监控，话费查询以及软件故障排除等，及时为用户解决后顾之忧。
12.双电源供电：采用智能型高频开关整流模块，专为调度机而设计的高效率、高性能、高稳定的-48V通信电源。它采用国际最先进的电流模式PWM技术和最稳定可靠的电路拓朴结构。
13.低功耗、节能省电：整机采用高集成度、低功耗厚膜集成电路和电子元器件组成，平时整机处于低功耗状态，只有在摘机通话时相应分机才会进入工作状态，因此节能省电。
14.抗雷电击：设备采用三级防雷击保护，并通过 K21抗雷击测试，满足中国多雷环境的特殊要求。
KTJ102一般兼矿用本安型程控调度机VS主要功能
调度功能 | KTJ102VS |
调度直一键呼分机 | ● |
调度一键强插、强拆、监听分机 | ● |
调度一键组呼、选呼、全呼分机 | ● |
调度临时组建分机多方通话 | ● |
调度优先接听分机 | ● |
调度排队应答分机 | ● |
调度未接电话保留、查看、呼叫 | ● |
调度人工转接外线、内线所有来电 | ● |
调度语音提系自动转接外线、内线所有来电 | ● |
调度同时召集多组大、中、小电话会议 | ● |
调度电话离位转移（转移至系统分机和移动手机或外线电话） | ● |
调度监控分机、中继工作状态(呼叫、振铃、通话、忙音、占线) | ● |
调度显示来电分机号码、岗位名称 | ● |
调度管理、查听分机通话录音信息 | ● |
调度查找恶意电话分机 | ● |
调度管理分机多等级设置 | ● |
调度管理分机分群、分组设置 | ● |
分机功能 | |
分机一键呼叫调度 | ● |
分机直通调度 | ● |
分机紧急呼叫调度（分机强行与调度通话） | ● |
分机打外线（有权限分机） | ● |
分机强插分机（有权限分机） | ● |
分机弹性编码（自定义号长） | ● |
分机间无阻塞自动交换 | ● |
分机遇忙回叫分机 | ● |
分机遇忙转移分机 | ● |
分机振铃自检，自报时间、本机号查询 | ● |
分机点对点热线 | ● |
分机转分机转中继 | ● |
分机来电显示 | ● |
分机免打扰、闹钟服务 | ● |
三、汇接接口及组网功能 | |
模拟用户接口 | ● |
环路中继接口 | ● |
RS232数据接口 | ● |
RS422数据接口 | ● |
主要技术指标
产 品 型 号 | KTJ102VS | |
性能指标类型 | 性能指标名称 | 性能指标 |
端口数量 | 系统主控端口 | 2个热备 |
系统音频端口 | 2个热备 | |
系统电源端口 | 2个热备 | |
系统单箱最多端口数量 | 80个 | |
系统总线端口数量 | 80个 | |
系统最多模拟用户数量 | 80个 | |
系统最多二线中继数量 | 32个 | |
DTMF收发码器 | 64路 | |
MFC收发码器 | 64路 | |
最多会议双工数量 | 16个 | |
最多支持键盘数量 | 2个 | |
二线录音数量 | 16路 | |
用户线条件 | 用户环路电阻 | 1800Ω |
用户线间绝缘电阻 | ≥20kΩ | |
用户线间电容 | ≤0.5μf | |
用户线阻抗 | 600Ω | |
传输距离 | 0.5线径 | 6-7KM |
本安侧输出参数 | 下井用户线最高直流开路电压 | 49V |
下井用户线最大直流短路电流 | 31mA | |
下井用户线最高铃流开路电压 | 49V | |
下井用户线最大铃流短路电流 | 24mA | |
局内号盘脉冲接收器参数 | 脉冲速度 | 8-14脉冲/秒 |
脉冲断续比 | (1-2.5)：1 | |
DTMF双间频信号接收器参数 | 符合国际GB3378-82话机发送频率偏差：＜2.5%；分机脉冲与双音频兼容 | |
中继线条件 | 中继环路电阻 | ≥2kΩ |
中继线间绝缘电阻 | ≥20kΩ | |
中继线间电容 | ≤0.5μf | |
特性阻抗 | 0.6 kΩ±10% | |
四线载波中继发送接收电平 | 符合GB3384-42标准 | |
数字中继 | 采用A律2048KB/S速率的PCM多路数字中继接口；电气特性、帧结构和复帧结构符合GB7611-87标准； 误码： 连续观测24小时无误码。 平均传输时延：≤ 90uS 时钟精度：（4级时钟）±50×10-6 牵引范围：（4级时钟）±50×10-6能同步 输入信号抖动及漂移容限： 20~2400HZ ≥ 1.5 UI 18K~100KHZ ≥ 0.2 UI 输出信号抖动及漂移容限： 20~100KHZ ≤ 1.5 UI 18K~100KHZ ≤ 0.2 UI | |
向市话转发环路号盘脉冲参数 | 脉冲速度 | 10±1脉冲/秒 |
脉冲断续比 | （1.6±0.2）：1 | |
脉冲串间隔 | ≥500ms | |
DTMF记发器参数 | 符合国际GB3378-82标准 | |
MFC记发器参数信号 | 符合国际GB3377-82标准 | |
编号方案 | YD344-90《自动电话用户交换机进网要求》 | |
数字中继线路信号 | 符合国际GB3371.2-83标准 | |
四线载波中继线路信号 | 符合国际GB3376-82标准 | |
EM中继线路信号 | 符合国际GB3379-82标准 | |
铃 流 | 交流 | 75V±15V |
波形 | 正弦波 | |
频率 | 25Hz±3Hz | |
谐波失真 | ＜10% | |
输出电压有效值 | 60V-90V | |
信号音 | 拨号音频率 | 450Hz±25Hz/-950Hz±50hZ |
拨号音电平 | -10±3dB | |
忙音频率 | 450Hz±25Hz/-950Hz±50hZ | |
忙音电平 | -10±3dB | |
时间特性 | 0.35s通，0.35s断，T=0.7s | |
谐波失真 | ＜10% | |
断续时间偏差 | ＜10% | |
信号音 | 符合国际GB3380-82标准 | |
回铃音 | 频率 | 450Hz±25Hz/950Hz±50hZ |
电平 | -10±3dB | |
时间特性 | 1s通，4s断，T=5s | |
通知音 | 频率 | 450Hz±25Hz/950Hz±50hZ |
电平 | -10±3dB | |
时间特性 | 0.2s通，0.2s断，T=3s | |
接通率 | 大话务量测试时本局出局入局各呼叫的接通率 | 99.9% |
时钟和同步 | 能接受上级局时钟同步信号、自动锁相,能独立使用本机时钟工作，并能向下级局提供时钟同步信号 | 精度不低于50ppm |
接续速度 | 不等待公用设备，用户摘机听拨号音平均时间长 | ≤400ms |
不等待公用设备，一次局内接续，用户拨完最后一位号码，主叫听回铃音的时长 | ≤400ms | |
绝缘电阻 | 交流电源的输入端子并联对机壳间 | 400M欧 |
直流电源输入端的非接地端子对机壳间 | 500M欧 | |
交流电源的输入端与直流电源的输出端之间 | 400M欧 | |
抗干扰 | 防雷、过压、过流 | 符合CCITTK.20要求 |
高频干扰 | 试验电压 | 共模2.5KV差模1KV |
干扰信号频率100KHZ；1MHZ | 受试设备在增加干扰后，能正常工作，不因干扰产生永久损坏 | |
辐射电磁场干扰 | 试验场强：10V/M 扫频：80MHz~ 1GHz (调幅：80%, 调制频率：1KHz 步长：1%，停留时间：0.5s) | 受试设备在施加干扰后，能正常工作，不因干扰产生永久性损坏。 |
耐压和冲击 | 交流电源的输入端并联对机壳间 | 承受工频2000V有效值电压1min而未损 |
直流电源输入端对地不绝缘时，非接地端子对机壳间 | 承受1000V、1.2/50us的冲击电压而未损 | |
分机用户输入端并联对机壳间 | 承受工频500V有效值电压1min而未损 | |
系统质量指标 | 通过ISO 9001 质量认证 | |
平均故障间隔时间 MTBF | ≥ 20年 | |
最大试呼能力 | 200,000次 | |
每线话务量 | ≥ 0.7E | |
用户话务量 | 0.15~1.0Erl | |
过压过流防护性能 | 符合ITU-T K.20建议标准 | |
机箱防护性能 | 具有防鼠、防尘、防静电措施 | |
组网同步性能 | 当调度机经数字中继与公用网连接时 | 采用主从同号方式，配备4级时针。 时钟的最低精确度为±50×10-6 |
复原控制方式 | 不同接续类别，可以设置主叫控制、被叫控制、互不控制方式 | 符合YD344-90要求。
|
传输损耗 | 传输损耗 | 分机用户至分机用户在2线环路中断之间的传输损耗不大于7dB，且不小于2dB，基准频率为1020Hz，实际的传输损耗在两个传输方向之间的差别不超过1dB 杂音 衡重杂音≤-65dBmop 忙时的非衡重杂音≤40dbmo 衰耗频率特性：（分机-分机 分机-中继） 1000HZ时：2~7dB 偏差 300~400HZ:-0.6~+2.0dB 400~600HZ:-0.6~+1.5dB 600~2400HZ:-0.6~+0.7dB 2400~3000HZ:-0.6~+1.1dB 3000~3400HZ:-0.6~+3.0dB 短时间内衰耗漂移：≤±0.2dB 两个方向衰耗差：≤ 1dB |
串音衰耗 | 输入信号频率 | 1020 Hz |
输入信号电平 | 0dBmo | |
串音衰耗 | ＞67 dB | |
可靠性 | 系统开通割接后中断时间 | 20s，累计不超过2h |
硬件故障次数 | ≤0.1次/100门/月 | |
电 源 | 交流 | 220V(-15%~+10%)50Hz±2Hz |
直流 | -48±10%V | |
使用环境 | 温度 | -15℃~40℃ |
相对湿度 | 40%~85% | |
接地电阻 | ≤4Ω | |
