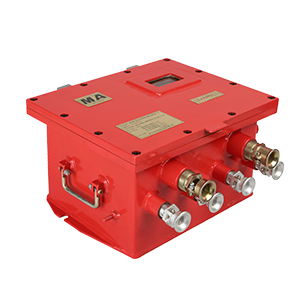

KDY660/12B

矿用隔爆兼本安型直流稳压电源

        KDY660/12B矿用隔爆兼本安型直流稳压电源(以下简称电源)为爆炸性气体环境用防爆电气设备。电源有四路直流12V电源输出,适用于向矿用本质安全型设备提供电源。用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中。本电源按《KDY660/12B矿用隔爆兼本安型直流稳压电源企业标准》设计制造。

产品功能


l 电源具有四路本安电源输出;

l 电源具有过流、过压保护功能,故障解除能自动恢复;

l 电源具有LED显示屏,用来显示电源工作的状态(4路本安电源输出电压、电池电压、交/直流状态及CAN信号通讯状态)。



硬件规格

型    号

KDY660/12B

安 标

安标型号

MAB190134

防爆证号

CCCMT18.0651

防爆标志

Ex d [ib] I Mb

防爆类型

矿用隔爆兼本安型

使用环境

煤矿井下有瓦斯,煤尘爆炸危险的环境;

无直接滴水、淋水的场合;

无强烈震动和冲击的地方;

无破坏金属和绝缘材料的腐蚀性气体的地方。

通讯端口

CAN信号接口性能

本安

接口数量

1路

传输方式

主从式、半双工、CAN、单极性

传输速率

10Kbps

信号工作电压峰峰值

1V~5V

最大传输距离

100m (使用MHYVRP、MHYVR电缆,单芯截面积不小于1.5 mm2)

电 源

额定供电电压

AC660V/AC380V/AC127V (变压器抽头)

电源电压波动范围

额定供电电压的75%~110%

输入视在功率

≤200VA

备用电源

电池组

备用电池组为D型4.5Ah、12V镍氢电池组(型号:NI-MH D4500mAh 12V),由10节单节标称容量4.5Ah 1.2V的D型镍氢可充电单体电池串联构成

转换时间

≤300ms

工作时间

4h

最高充电电压

13.0~15.0V

放电终止电压

10.5V~11.5V

环境和物理性能

工作温度(℃)

0~40

储存温度(℃)

-40~70

湿度(非浓缩)

不凝结不大于95%(+25℃)

大气压力

80kPa~106kPa

重量kg

14

尺寸mm

447×382×226



产品四路12V直流电源输出具体参数

序号

项    目

第一路

第一路

第三路

第四路

1

标称输出电压

12V DC

12V DC

12V DC

12V DC

2

额定工作电流

1000mA

1000mA

1000mA

1000mA

3

最高开路电压

≤12.5V

≤12.5V

≤12.5V

≤12.5V

4

过流保护动作值

1200mA

1200mA

1200mA

1200mA

5

最大短路电流

100mA

100mA

100mA

100mA

6

过压保护动作值

12.5V

12.5V

12.5V

12.5V

7

周期与随机偏移峰峰值

≤250mV

≤250mV

≤250mV

≤250mV

8

输出电压偏离值

≤5%

≤5%

≤5%

≤5%

9

源效应

≤5%

≤5%

≤5%

≤5%

10

负载效应

≤5%

≤5%

≤5%

≤5%

注:四路输出电源不共地。
