KTJ102BJ

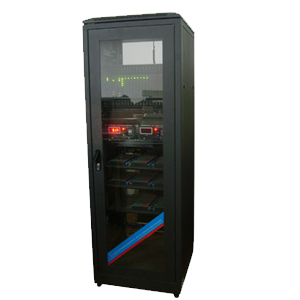

KTJ102BJ扩播主机

    KTJ102BJ扩播主机是探真公司集多年研发通信产品积累的成功经验,研制的新一代广播调度通信主机,满足了语音、图像、文字报表的综合交换需求。

    KTJ102BJ扩播主机采用高性能嵌入式ARM微处理器及无阻塞的数字交换网络,先进的FPGA、DSP技术,高度模块化设计,其各项技术、性能和指标均达到或超过信息产业部的要求,满足用户使用广播调度设备的要求。

   本款设备还适用于电力、冶金、化工、石油、煤炭、矿山、交通、公安、军队等各行业的企事业单位。可根据用户的具体要求作特殊设计,最大限度地满足用户的实际需求。


特点

●  界面中文显示,状态丰富、友好,操作直观方便;

●  Windows操作系统实现图形化人机操作界面,操作界面任意扩展到1024键位;

●  外观简洁、大方,是未来调度管理的首选产品;

●  KTJ102BJ扩播主机将以其先进的技术、完善的功能、可靠的质量、灵活的设计为企业提供真正无阻塞的综合扩播通信,同时、超前的设计又使其能满足企业未来通讯的要求

●  扩播主机所有插板采用回流焊接,总机控制系统CPU板、综合板、可以支持双套热备份,可根据需要进行自动或手动切换,从而保证系统的正常运行。机箱与一、二次电源为一体,确保8×24小时全天候运行。,

●  具有自动检测功能:微机维护终端随时对系统自动检测,故障自动告。

●  汇接接口丰富:系统设有环路中继接口,载波、EM中继接口、2MB/S数字中继接口,能升级实现局域信息网。

●  具有强大组网功能:系统能和现有的数字、模拟、交换机、环网联网。

●  控制台操作直观化:系统用户呼叫有来电号码显示,并支持岗位显示,地理位置显示及多状态人机界面。

●  通信电源采用可靠稳定的开关模块电源,AC/DC电源有限流装置,可给电池进行初充、浮充,并同时给总机供电。备用电源能满足8小时以上的正常工作。

●  具有冗余扩容、抗雷击:系统可本互叠加,整机容易扩容,十分方便,有三级防雷措施,本机通过K20抗雷击测试。



稳定性

●  工艺先进:采用先进的贴片焊接和全自动波峰焊接技术,生产工艺达到国内领先水平。

●  款式新颖:主机外形采用最新结构、最新款式,达到小巧美观的效果;调度操作台直观、方便,分普通型调度台和豪华型调度机。

●  主控板采用热备份:扩播主机开机正常工作时,第一块主控板工作,第二块主控板处于备份状态。当第一块主控板出现故障时,第二块自动启动进入正常工作状态。

●  高可靠性:外接端口(用户电路、中继电路)具备过流、过压保护,误接220V交流电源不会损坏,排除故障后自动恢复正常工作。设备通过CCITT.K.20实验测试。

●  扩播主机配电智能化:主机配接48V直流电瓶,在正常供电状态下电瓶自动充电,电网供电不正常时自动切换到电瓶供电方式,电网供电正常后能自动切换回,整个过程自动完成,无须人工设定,使主机供电安全、可靠。

●  完善的终端系统:扩播主机维护管理系统操作界面为纯中文界面,易操作。界面直观,易学、易懂,无需专业培训。数据参数可采用多种备份形式。配有20多组操作权限,防止错误操作造成人为故障。

●  远程维护:厂家在异地为用户编程,排除故障,远程操作、技术咨询及技术培训。



硬件规格

型    号

KTJ102BJ

数字交换结构

数字制式:数字时分A律2.048Mb/sPCM系统

交换网络:内外线1024×1024无阻塞单T网络和1024TS×1024TS扩散网络。

外设接口

多个电脑串行接口,可同时与多台PC486以上的电脑相连。(配置2---5个串行接口)

传输特性

调度分机--调度分机2--7db

调度分机--中继2--7db

衰耗频率失真

400--600Hz -0.6--+1.5db

600--2400 Hz - 0.6--+0.7 db

2400--3000 Hz -0.6--+1.1 db

输入电平增益变化

输入信号电平范围电平输出非线性变化范围

-40 db--+3.0 db ±0.5 db

+3.0 db-- -40 db ±0.5 db

-40 db-- -50 db ±1.0 db

-50 db-- -55 db ±3.0 db

拨号方式: 脉冲、音频

脉冲接收时脉冲速度8--14脉冲/秒,断续比(1.3--2.5):1;

脉冲转送时脉冲速度10±1脉冲/秒,断续比(1.6±0.2):1;

中继用户二次拨号脉冲速度10--12脉冲/秒,加速度<10%。

接收电平

双音频输入时单音频接收电平范围-4--23dbm,双音频电平差≤6db

串音衰减

衡重杂音≤-65 db

非衡重杂音≤-40 db

话务量:用户0.2Erl, 中继0.7 Erl

呼损率:本局< 1% ,出局< 0.5%

对地不平衡度:300--600Hz≥40 db,600--3400Hz≥46 db

电源杂音≤2.4mV

用户馈电电流≥18mA, 环路电阻≤1KΩ

绝缘电阻≥20KΩ 线间电容≤0.5uf

对微机串口驱动能力要求较高。

软件配置要求

本系统在微软视窗简体中文版Windows95/98/2000下运行

PC连接距离

普通距离<30m,配置422接口可达1Km。

话机配置要求

用普通话机即可实现通话、话务转接与编程功能。

环境和物理性能

工作温度(℃)

-0~36℃

储存温度(℃)

-50~80℃

湿度(非浓缩)

35% 到 75%RH 不凝结

重量kg

约40

尺寸mm

600×600×2000


KTJ102BJ
KTJ102BJ扩播主机
