KDY660/12B
矿用隔爆兼本安型直流稳压电源
KDY660/12B矿用隔爆兼本安型直流稳压电源(以下简称电源)为爆炸性气体环境用防爆电气设备。电源有四路直流12V电源输出,适用于向矿用本质安全型设备提供电源。用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中。本电源按《KDY660/12B矿用隔爆兼本安型直流稳压电源企业标准》设计制造。
功能
● 电源具有四路本安电源输出;
● 电源具有过流、过压保护功能,故障解除能自动恢复;
● 电源具有LED显示屏,用来显示电源工作的状态(4路本安电源输出电压、电池电压、交/直流状态及CAN信号通讯状态)。

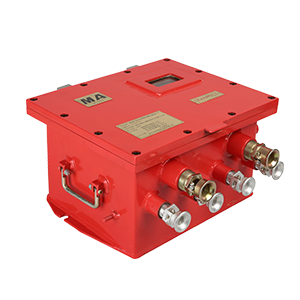

图1电源外观结构图
工作原理
KDY660/12B矿用隔爆兼本安型直流稳压电源是一种单管反激型、他激式开关电源。采用脉宽调制(PWM)的控制方式,选用功率MOS管作为开关器件,其原理详见框图图2。
图2 工作原理框图
型 号 | DY660/12B |
安 标 | |
安标型号 | MAB190134 |
防爆证号 | CCCMT18.0651 |
防爆标志 | Ex d [ib] I Mb |
防爆类型 | 矿用隔爆兼本安型 |
使用环境 | 煤矿井下有瓦斯,煤尘爆炸危险的环境; 无直接滴水、淋水的场合; 无强烈震动和冲击的地方; 无破坏金属和绝缘材料的腐蚀性气体的地方。 |
通讯端口 | |
CAN信号接口性能 | 本安 |
接口数量 | 1路 |
传输方式 | 主从式、半双工、CAN、单极性 |
传输速率 | 10Kbps |
信号工作电压峰峰值 | 1V~5V |
最大传输距离 | 100m (使用MHYVRP、MHYVR电缆,单芯截面积不小于1.5 mm2) |
电 源 | |
额定供电电压 | AC660V/AC380V/AC127V (变压器抽头) |
电源电压波动范围 | 额定供电电压的75%~110% |
输入视在功率 | ≤200VA |
备用电源 | |
电池组 | 备用电池组为D型4.5Ah、12V镍氢电池组(型号:NI-MH D4500mAh 12V),由10节单节标称容量4.5Ah 1.2V的D型镍氢可充电单体电池串联构成 |
转换时间 | ≤300ms |
工作时间 | 4h |
最高充电电压 | 13.0~15.0V |
放电终止电压 | 10.5V~11.5V |
环境和物理性能 | |
工作温度(℃) | -40~70℃ |
储存温度(℃) | -50~80℃ |
湿度(非浓缩) | 不凝结不大于95%(+25℃) |
大气压力 | 80kPa~106kPa |
重量kg | 25 |
尺寸mm | 447×382×226 |
产品四路12V直流电源输出具体参数
序号 | 项 目 | 第一路 | 第一路 | 第三路 | 第四路 |
1 | 标称输出电压 | 12V DC | 12V DC | 12V DC | 12V DC |
2 | 额定工作电流 | 1000mA | 1000mA | 1000mA | 1000mA |
3 | 最高开路电压 | ≤12.5V | ≤12.5V | ≤12.5V | ≤12.5V |
4 | 过流保护动作值 | 1200mA | 1200mA | 1200mA | 1200mA |
5 | 最大短路电流 | 100mA | 100mA | 100mA | 100mA |
6 | 过压保护动作值 | 12.5V | 12.5V | 12.5V | 12.5V |
7 | 周期与随机偏移峰峰值 | ≤250mV | ≤250mV | ≤250mV | ≤250mV |
8 | 输出电压偏离值 | ≤5% | ≤5% | ≤5% | ≤5% |
9 | 源效应 | ≤5% | ≤5% | ≤5% | ≤5% |
10 | 负载效应 | ≤5% | ≤5% | ≤5% | ≤5% |
注:四路输出电源不共地。 |
