有限空间作业融合通信平台系统解决方案

发表时间: 2022-04-27 13:28:21

作者: 杭州探真信息技术合伙企业

浏览:

有限空间作业融合通信平台系统解决方案

——行业应用解决方案



关键词:有限空间无线监控,密闭空间无线监控,受限空间无线监控,防爆无线自组网基站

适用于有限空间、密闭空间、受限空间作业无线传输应用场景。



需求分析

有限空间是指封闭或者部分封闭,与外界相对隔离,出入口较为狭窄,作业人员不能长时间在内工作,自然通风不良,易造成有毒有害、易燃易爆物质积聚或者氧含量不足的空间。在有限空间作业,往往容易因为通风不良,导致有毒、有害、易燃气体的积聚和缺氧等,造成有限空间人员伤亡事故;同时由于内部固有风险产生危害时,人员不便于逃离或救援。

有限空间具有下列分类:

(一)地下有限空间:地下室、地下仓库、地下工程、隧道、涵洞、地坑、深基坑、废井、地窖、检查井室、沼气池、化粪池、污水处理池等;

(二)地上有限空间:酒糟池、发酵池、腌渍池、纸浆池、粮仓、料仓等;

(三)密闭设备:船舱、贮(槽)罐、车载槽罐、反应塔(釜)、窑炉、炉膛、烟道、管道及锅炉等。

据统计,2016-2021年8月全国共发生有限空间作业较大以上事故194起,死亡663人,每年较大以上事故均超过30起,平均每10天一起,事故多发频发,总量居高不下。有限空间较大以上事故起数占全国较大以上事故起数的比例从2016年的4.5%上升至2019年的7.5%。

国务院安委会、应急管理部、各级政府多次出台有限空间作业安全相关文件,虽有缓解,但由于问题复杂难解,事故无法根除。







方案设计

有限空间作业融合通信平台是探真VoIP协议为基础开发的KTJ102DS融合通信服务器,基于智能无线宽带自组网技术专网通信设备,结合定位技术4G或者UWB和气体监测技术自主研发的针对有限空间作业融合通信调度、视频监控、监测定位于一体的系统。通过部署融合通信服务器、智能无线自组网基站、监测设备、布控球,对有限空间内的气体、人员数量和状态等进行实时监测,打造直观展现、智能告警的实时监控系统,实现有限空间作业安全监管,有效降低作业风险,保障作业人员人身安全。

有限空间作业融合通信平台系统解决方案,解决有限空间作业安全风险管控难题。解决方案传输采用智能无线宽带自组网技术、防爆设计,可便携、快速布设;系统具有本地、远程实时视频监控、语音对讲、气体在线检测、联动预警报警、数据查询、数据分析、本地监护、远程监控指挥等功能,彻底打通了有限空间作业安全监管“最后一百米”。以高科技手段,实现了对有限空间作业的风险防控、管控、应急指挥,解决了政府、企业在有限空间作业安全风险管控的难题。



系统架构

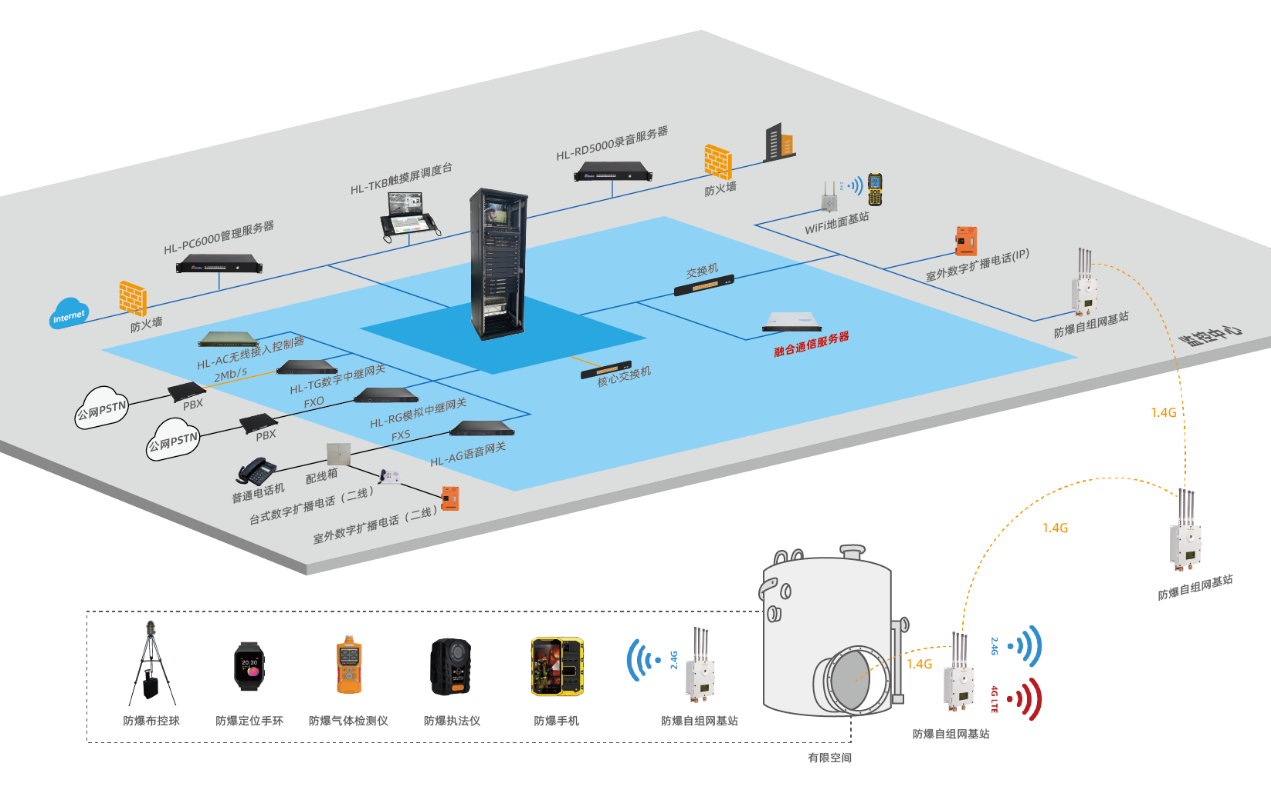

  有限空间作业融合通信平台系统,由核心系统设备、传输层、终端设备组成。拓扑结构如下图:


1、核心系统设备

监控中心由融合通信服务器触摸屏调度台、视频主机等组成。系统软件包含有限空间作业综合业务管理系统平台软件、客户端软件、移动端APP软件。

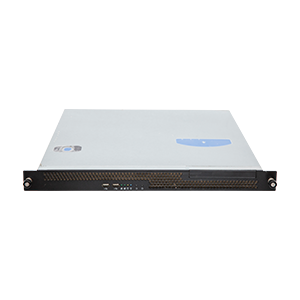

融合通信服务器:实现电话业务交换功能、电话调度功能、短信服务功能。帮助指挥调度人员通过多媒体方式实现指挥调度,并且能够与各种业务系统进行高度集成,提高指挥调度的智能化和自动化水平。

2、传输层

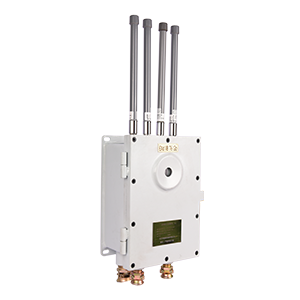

采用防爆无线自组网设备,实现主干无线传输,设备自带WiFi模块实现与其他防爆终端接入,还可扩展5G或者4G网络



3、终端设备

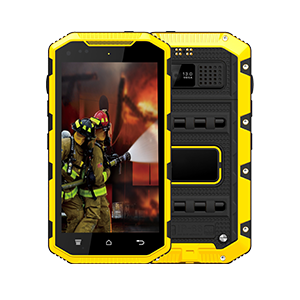

前端设备主要包括:无线防爆布控球形摄像机、无线防爆执法记录仪、防爆机、防爆气体检测仪、防爆平板等,可根据有限空间作业现场实际需要进行配置。



系统功能

一、业务功能

1、音视频通话

选择需要呼叫用户,双击该用户或点击呼叫按钮,呼叫选中的用户,被呼叫用户应答后开始通话。如果被叫用户一直不应答,超时后自动结束通话。用户不能向自己发起呼叫。

2、音视频会议

语音会议、视频会议

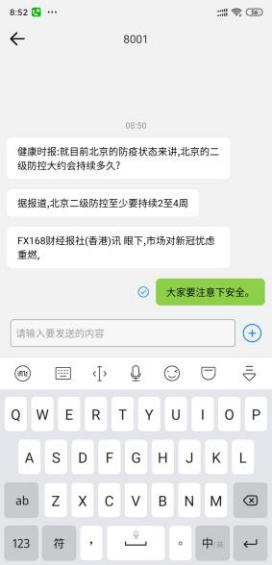

3、短信

调度台支持短消息群发,调度台支持短信的接收;终端之间可以发送的文字短消息,例如调度台可以发短消息给手机和IP话机、PDA等。





4、视频回传

智能终端可实时主动回传视频到指挥中心,指挥中心可远程打开智能终端的摄像头进行视频或图像的回传网络状态不好时,如智能终端选择回传图像或视频,终端会在网络条件恢复良好状态时自动回传智能终端可将视频或图像发送到其他终端或指挥中心,或同时向多个终端发送

5、巡检

巡检人员在巡检过程中发布动态照片,实现全程动态管理。

6、位置上报

定位信息回传:终端用户可将位置信息及状态实时回传至调度台,调度台可实现对终端的72小时行动轨迹回放终端对讲组地图视图:可实时查看自己及组内成员的位置及状态信息,并在地图界面实时对讲及单呼操作

7、与调度、行政互联互通

系统通过中继接口与现有调度通信系统实现互联互通,且通过调度与行政的对接,实现内部4G手机的出局通话功能。具备用户鉴权能力:国际长途、国内长途、本地网、市话、只许应答、不能使用、直通用户等多种鉴权功能,用户可根据需要自行设置;

8、移动增值业务功能

数据业务:支持网页浏览、即时通信、企业信息化与自动化监控平台;

9、无线数传

支持基于4G和Wi-Fi终端的无线数据传输

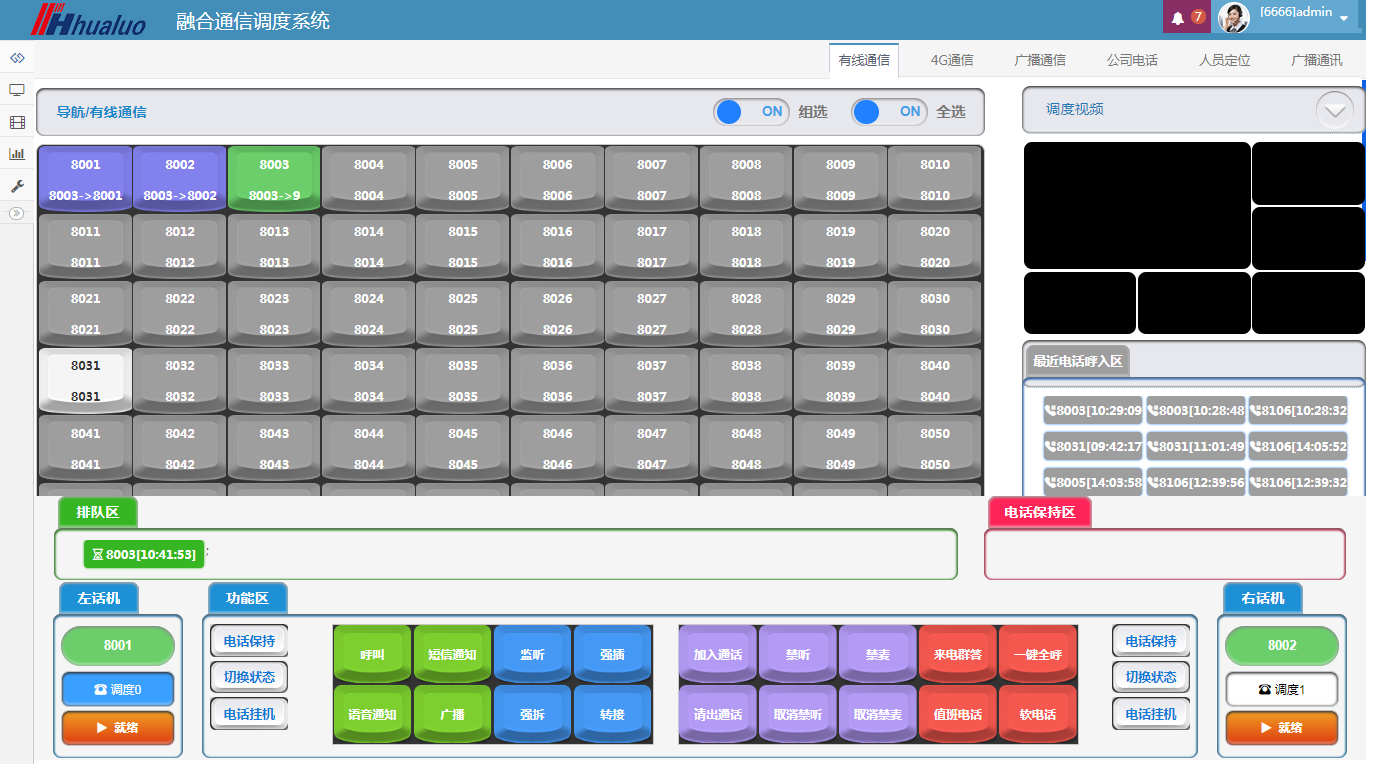

二、调度功能




1、组呼:选中一个群组后,点击群呼按钮,被选中群组中所有用户都会接到接受群呼通知。会议呼叫主持人退出(即调度员),群呼结束;

2、全呼:点击调度界面全呼按钮,系统中注册所有用户都会接到接受呼叫通知。会议呼叫主持人退出(即调度员),全呼结束;

3、转接: 当某用户与调度员在通话,此时输入另外一个号码并点击转接按钮,可以把调度员的当前通话转接给另外一个用户,调度员与之前用户的通话立即结束(无论转接成功与否)。

4、监听:选中正在通话用户,点击监听按钮,可以听到被选中用户通话内容,被监听用户不能听到监听者声音。低级别调度员不能对高级别用户或调度员使用该功能。

5、强挂 、调度员可以对正在通话中的两个用户进行强挂操作,选中其中任意一个用户,或者输入任意一个用户的号码,点击强挂按钮,通话双方立刻结束通话。

6、强拆:选中正在通话用户,点击强拆按钮,可以直接与选中用户开始通话,原来与被选中用户的通话方被拆出通话。可对空闲、漫游、未知等状态的用户进行强拆操作,建立调度员与用户之间的通话。低级别调度员不能对高级别用户或调度员使用该功能。

7、强插:选中正在通话用户后,点击强插按钮,可以插入到选中用户的通话中,形成三方通话。可对空闲、漫游、未知等状态的用户进行强插操作,建立调度员与用户之间的通话。低级别调度员不能对高级别用户或调度员使用该功能。

8、代答:选中正在振铃时用户,点击代答按钮,可以代替被选中用户应答来电。

9:拨号盘:这个区域是专门为了呼叫系统外部号码准备的,可以通过软拨号盘来输入号码呼叫外部电话。

10:排队/保持功能:对调度员的呼入能够排队,排队队列支持群答;同时,调度员可以选择保持,将当前通话的用户扔回排队队列。

调度一键呼叫:调度员选择需呼叫的用户,只需在调度台触摸对应用户键即可通话。

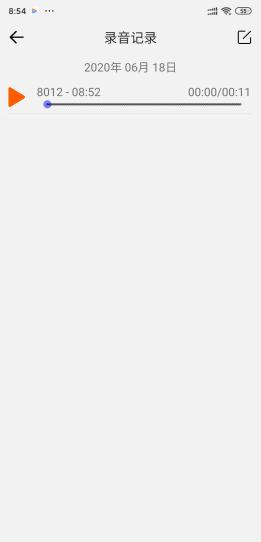

录音:调度开启自动录音功能,分机进入通话状态,系统自动进行录音并记录时间。

视频联动:4G手机或固定电话与对应区域视频摄像机捆绑,手机与固话呼叫调度,调度台能监控现场视频画面。



三、管理功能




1、录音:录音服务器采用全数字录音,音质采用G.711标准,是电信级通话音质;能对系统内所有分机、环路中继及数字中继进行实时在线录音;采用大容量硬盘作为存储介质,录音时间长达18000小时。

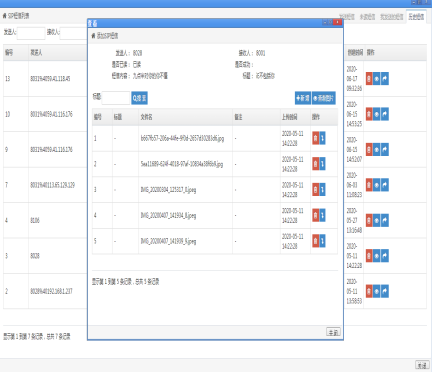

可以对需要录音的有线、无线任何分机开通实时录音功能,每次通话都被实时录音,录音文件存储于录音服务器,可以通过WEB页面对录音服务器完成录音的一键式查询,提供更安全、可靠的管理。

2、直通:提机自动呼叫被设定的某一调度台或值班分机。

3、会议:调度员切换到群组管理界面,选择将要举行会议的群组,点击会议呼叫,当前群组中所有用户都会接到接受会议呼叫,调度员可以临时添加会议成员、踢出会议成员,同时还可以进行禁言/解除禁言、隔离/解除隔离操作。

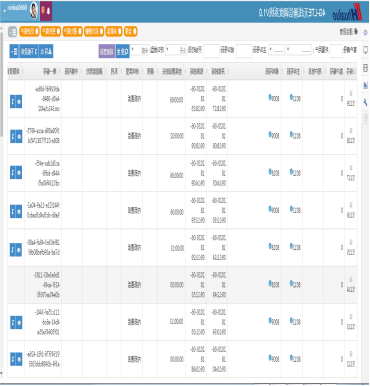

4、网管服务器功能:服务器软件界面采用中文显示,能在WIN7,WINXP等系统上运行。能对操作员权限、操作密码设置和管理。系统的专业网管软件可以对网内的不同调度机统一网管配置,同时强大的运行日志,可以清楚记录设备的运行和操作状态,大大降低运行维护的成本,具备系统管理、分组管理、帐号管理、权限管理等功能;

5、汇接功能:系统提供多种中继接口,E1中继信令齐全,如PRI,SIP,VOIP等信令,可为用户提供多种组网。汇接方式多样,包括实现数字中继和SIP中继的中继汇接中继分组中继局向管理等功能。

探真的有限空间作业融合通信平台系统解决方案,真正有效地解决了有限空间作业时现场设备不易固定安装、有线网络布设影响出入口安全、无线传输网络易被屏蔽遮挡等技术难点
